Coulisse tecnologica

Messaggio Da Fabio Zanella il Dom Apr 24, 2011 12:28 am

Paolo Angioy ha scritto:... Postaci per favore (magari nella sezione H0) qualche foto e una descrizione della tua coulisse tecnologica ...

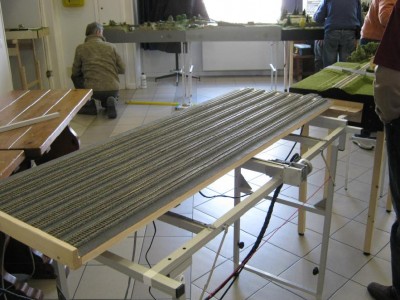

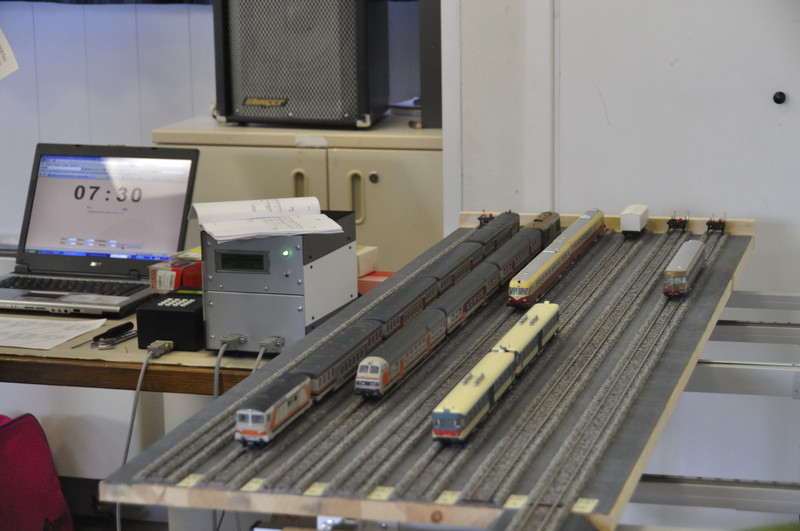

Trattasi di un telaio in alluminio autocostruito, con gambe sfilabili per la doppia altezza 100/130 e pieghevoli per un facile trasporto; la tavola a 7 binari di 150 cm. scorre su guide lineari a circolazione di sfere, recuperate ad una Fiera, così come il sistema di trasmissione del moto tramite cinghia dentata azionata da un motore passo-passo; molto più complessa la parte elettronica di controllo, realizzata in collaborazione con un amico, che ci ha messo perfino il software.

Queste le immagini che ho sottomano.







[youtube][/youtube]

avatar
Fabio Zanella
Manovratore
Manovratore

Maschile
Numero di messaggi : 18
Età : 58
Localizzazione : Cadoneghe (PD)
Occupazione/Ozio : Libero Professionista
Quale loco ti piace : BR 185
Data d'iscrizione : 12.03.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Ospite 09 il Dom Apr 24, 2011 12:32 am

Affascinante e molòto bello.... se puoi dirci di più ci sarà senz'altro utile....

Ospite 09
Utente Cancellato
Utente Cancellato

Maschile
Numero di messaggi : 2538
Data d'iscrizione : 28.01.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Roberto Macioce il Dom Apr 24, 2011 1:58 am

Si sarebbe bello aver più particolari grazie, cmq complimenti


Saluti

Roberto Macioce
Dirigente
Dirigente

Maschile
Numero di messaggi : 1170
Età : 52
Localizzazione : PROV.Frosinone
Occupazione/Ozio : impiegato- trenini svizzeri
Quale loco ti piace : A/e 8/8 BLS
Data d'iscrizione : 20.02.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Fabio Zanella il Dom Apr 24, 2011 3:14 am

Paolo Angioy ha scritto:... se puoi dirci di più ci sarà senz'altro utile ...

Roberto Macioce ha scritto: ... sarebbe bello aver più particolari ...

Beh, ci ho lavorato su molti mesi, di cose da dire ce ne sarebbero tante ma temo che il vs. "ascensore" sia un'altra cosa, nel senso che non basta di certo girare la coulisse di 90 gradi ..., comunque ve ne parlo più che volentieri, se magari mi dite quale aspetto vi piacerebbe approfondire ...
avatar
Fabio Zanella
Manovratore
Manovratore

Maschile
Numero di messaggi : 18
Età : 58
Localizzazione : Cadoneghe (PD)
Occupazione/Ozio : Libero Professionista
Quale loco ti piace : BR 185
Data d'iscrizione : 12.03.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Ospite 06 il Dom Apr 24, 2011 4:30 am

No no vai tranquillo che interessa.. l'ascensore è in progetto e io sto aspettando un giunto da hk per finire il ponte traslatore identico al tuo ma passante e in N hehehehehe. Una domandina: per la parte di blocco ed allineamento al binario da servire avete usato un encoder o vi siete affidati ai calcoli sul passo dell'accopiata vite chiocciola e/o i passi giro del motore?

Ospite 06
Utente Cancellato
Utente Cancellato

Maschile
Numero di messaggi : 3199
Data d'iscrizione : 27.07.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Fabio Zanella il Dom Apr 24, 2011 4:53 am

Marco Gallo ha scritto:... per la parte di blocco ed allineamento al binario da servire avete usato un encoder o vi siete affidati ai calcoli sul passo dell'accopiata vite chiocciola e/o i passi giro del motore?

Qui la vite non c'è, il motore è in diretta sulla cinghia dentata e l'allineamento è calcolato con i passi del motore, che però sono stati frazionati in sediciesimi di passo dall'elettronica, per una maggiore precisione;

un PIC si occupa di tenere in memoria una tabella precedentemente impostata con gli abbinamenti binario / n.ro passi motore e di calcolare in funzione della posizione attuale in che verso far girare il motore e per quanti passi di differenza, anche se rimane comunque possibile una regolazione manuale di aggiustamento o una modifica della tabella; un comando manuale dato all'accensione, consente al motore di trovare la posizione zero tramite un micro di fine corsa;

in tutto, sono stati utilizzati 4 PIC.
avatar
Fabio Zanella
Manovratore
Manovratore

Maschile
Numero di messaggi : 18
Età : 58
Localizzazione : Cadoneghe (PD)
Occupazione/Ozio : Libero Professionista
Quale loco ti piace : BR 185
Data d'iscrizione : 12.03.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Ospite 06 il Dom Apr 24, 2011 5:35 am

Quindi è un movimentp stile carrello stampante....

Ospite 06
Utente Cancellato
Utente Cancellato

Maschile
Numero di messaggi : 3199
Data d'iscrizione : 27.07.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Fabio Zanella il Dom Apr 24, 2011 5:39 am

Sì, molto simile, anche se lì si usa l'Encoder.
avatar
Fabio Zanella
Manovratore
Manovratore

Maschile
Numero di messaggi : 18
Età : 58
Localizzazione : Cadoneghe (PD)
Occupazione/Ozio : Libero Professionista
Quale loco ti piace : BR 185
Data d'iscrizione : 12.03.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Ospite 08 il Dom Apr 24, 2011 5:43 am

Wou

Ospite 08
Utente Cancellato
Utente Cancellato

Maschile
Numero di messaggi : 2947
Data d'iscrizione : 11.03.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Gianni Monesi il Dom Apr 24, 2011 6:08 am



Complimenti Fabio

bellissimo impianto, affascinante !!

SalutoNi

Gianni
avatar
Gianni Monesi
Macchinista
Macchinista

Maschile
Numero di messaggi : 687
Età : 65
Localizzazione : paderno dugnano mi
Occupazione/Ozio : logistica
Quale loco ti piace : E 444 R
Data d'iscrizione : 11.01.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Cristian Cicognani il Dom Apr 24, 2011 6:21 am

Complimenti non vedo il video.. ma dovrebbe essere questo...

http://www.youtube.com/embed/ECcQhPEw0rQ
avatar
Cristian Cicognani
Macchinista
Macchinista

Maschile
Numero di messaggi : 654
Età : 43
Localizzazione : Forlì
Occupazione/Ozio : Operaio Specializzato (in danni)
Quale loco ti piace : Etr 500
Data d'iscrizione : 21.04.09
Barra del rispetto del forum :

http://www.trainsimitalia.net

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Fabio Zanella il Dom Apr 24, 2011 6:31 am

Cristian Cicognani ha scritto:Complimenti non vedo il video.. ma dovrebbe essere questo...

Sì Cristian, il video è proprio quello.

Grazie a tutti, sono contento che il mio lavoro vi piaccia.
avatar
Fabio Zanella
Manovratore
Manovratore

Maschile
Numero di messaggi : 18
Età : 58
Localizzazione : Cadoneghe (PD)
Occupazione/Ozio : Libero Professionista
Quale loco ti piace : BR 185
Data d'iscrizione : 12.03.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Antonio Venezia il Dom Apr 24, 2011 9:23 am

Che bello una vera chicca........
avatar
Antonio Venezia
Amministratore
Amministratore

Maschile
Numero di messaggi : 5899
Età : 47
Localizzazione : Avellino
Occupazione/Ozio : Operaio specializzato
Quale loco ti piace : Tutte le loco epoca V-VI tedesche e austriache
Data d'iscrizione : 13.11.07
Barra del rispetto del forum :

http://www.scalan.org

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Renato Piovesan il Mar Mag 03, 2011 8:57 am

linfa59, complimenti per il lavoro svolto.

L'assemblaggio del carrello l'hai eseguito in pratica con un driver per motori passo passo, controllato con un micro (PIC) con programma un contatore metrico.
L'alimentazione di ciascun linea rotabile sul carrello é indipendentemente alimentata oppure si alimenta una volta posta con la linea fissa.
L'assemblaggio dell'insieme dov'é stata realizzata?

Saluti e buon lavoro.
avatar
Renato Piovesan
Macchinista
Macchinista

Maschile
Numero di messaggi : 556
Età : 45
Localizzazione : Treviso, Veneto
Occupazione/Ozio : Operaio specializzato - computer e automazioni
Quale loco ti piace : italiane
Data d'iscrizione : 28.08.10
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Fabio Zanella il Mar Mag 03, 2011 9:58 am

Piovesan ha scritto:... L'assemblaggio del carrello l'hai eseguito in pratica con un driver per motori passo passo, controllato con un micro (PIC) con programma un contatore metrico ...
Volendo sintetizzare, sì; in realtà i PIC utilizzati sono 4, di cui due dedicati alla gestione del motore, che esegue anche le rampe di accelerazione e rallentamento; per il pgm è stato modificato un sorgente per una macchina cnc, scritto in Assembler.

Piovesan ha scritto:... L'alimentazione di ciascun linea rotabile sul carrello é indipendentemente alimentata oppure si alimenta una volta posta con la linea fissa ...
L'alimentazione dei binari di sosta è controllata da una scheda a relè che "legge" la stessa uscita logica che comanda il motore e da corrente solo al binario selezionato e solo a piattaforma ferma.

Piovesan ha scritto:... L'assemblaggio dell'insieme dov'é stata realizzata?...
In casa.

Grazie per i complimenti.

Fabio
avatar
Fabio Zanella
Manovratore
Manovratore

Maschile
Numero di messaggi : 18
Età : 58
Localizzazione : Cadoneghe (PD)
Occupazione/Ozio : Libero Professionista
Quale loco ti piace : BR 185
Data d'iscrizione : 12.03.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Ospite 02 il Mar Mag 03, 2011 10:55 am

i ocmplimenti sono doverori altro chè!!
Ottimo lavoro e grandiose intuizioni!!
BRAVO!

Ospite 02
Utente Cancellato
Utente Cancellato

Maschile
Numero di messaggi : 743
Data d'iscrizione : 21.01.11
Barra del rispetto del forum :

Tornare in alto Andare in basso

Re: Coulisse tecnologica

Messaggio Da Ospite 06 il Mar Mag 03, 2011 6:39 pm

Quello che ancora non ho capito è se usate un segnale dcc sincronizzato al segnale dcc del plastico oppure un semplice alimentatore pwm in realizzato usando l'uscita in pwm di uno dei pic.
